Atualmente, os sistemas de posicionamento de ponto zero convencional no mercado incluem vários princípios do sistema, como trava de bola de bloqueio automático, o pino de aperto com parafuso cilíndrico, o método de travamento de grampo de tubo eraling e assim por diante.

Este artigo discute principalmente o sistema de posicionamento de ponto de bola de bola auto-bola para a bola.

Marca representativa: Pofi, Erowa, Sistema 3R

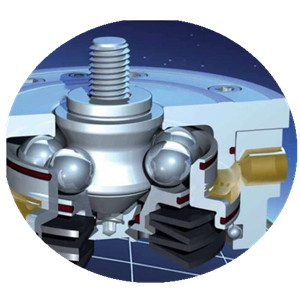

1. Princípios do sistema: O sistema de posicionamento do ponto zero pertence a um mecanismo normalmente bloqueado, que se abre quando pressurizado e trava quando despressurizado. Quando a pressão hidráulica ou pneumática é aplicada ao sistema de posicionamento do ponto zero, a pressão comprime a mola abaixo do pistão, fazendo com que as bolas de aço se espalhem para fora, permitindo que o conector masculino seja removido. Quando a fonte de energia é cortada, a mola empurra o pistão para cima, o que retrai as bolas de aço em direção ao centro, apertando as bolas de aço.

2. Recursos do sistema:

Alta precisão: a precisão do posicionamento de repetição é inferior a 0,005 mm, garantindo a consistência da posição da peça de trabalho em diferentes máquinas ou processos.

Alta eficiência: esse sistema pode reduzir significativamente o tempo de inatividade da máquina, melhorando a eficiência da produção.

Modular: permite a modularização e a padronização de acessórios, ajudando a economizar nos custos de acessórios.

3. Interface padronizada: Uma interface padrão unificada foi estabelecida entre diferentes peças, máquinas e estações de trabalho, promovendo a semi-flexibilidade na produção.

4. Aplicaion:

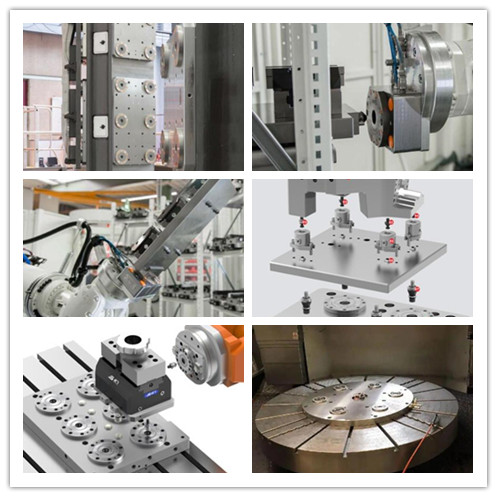

um. Um vício de várias estacionamentos é montado em cima de uma caixa quadrada vertical. O método tradicional é alinhar primeiro a caixa quadrada, pré-posicioná-la usando um pino central, nivelar a superfície da caixa quadrada e ajustar sua verticalidade. Esta operação requer um alto nível de habilidade dos trabalhadores e é muito demorado, levando cerca de trinta a quarenta minutos. No entanto, com o sistema de posicionamento de ponto zero, ele requer apenas o uso de ferramentas de elevação para suspender o acessório na máquina-ferramenta e posicioná-lo corretamente.

B. A extremidade do braço robótico usa um sistema de posicionamento de ponto zero para a agenda e a troca de acessórios, com cada acessório equipado com uma junta de posicionamento de ponto zero, e a junta lateral é usada para ser agarrada pelo braço robótico.

C. A linha de produção automatizada flexível está equipada com robôs, uma biblioteca de acessórios e um sistema de posicionamento de ponto zero. Na linha de produção automatizada, processos como explosão de chips, testes de estampa e detecção de fixação e liberação são de particular preocupação, especialmente porque o corte de metal requer remoção conveniente de aparas de metal. O sistema de posicionamento de ponto zero AMF possui uma tampa automática de poeira retrátil e um soprador de chip turbo, que pode eliminar completamente o impacto de pó e aparas de metal na automação, além de fornecer funções de detecção de sinal de fixação, liberação de detecção de sinal e testes de aeronave.
