Quais são os métodos de fixação dos acessórios da fresadora CNC?

Instalação da peça de trabalho

O fixação da máquina de fresagem CNC é usado para fixar a peça de trabalho (e guiar a ferramenta).Sua função é posicionar a peça de trabalho para obter a posição correta em relação à máquina-ferramenta e à ferramenta e prender a peça de forma confiável.

O conteúdo da fixação da peça de trabalho inclui:

·Posicionamento: Colocar a peça na posição correta em relação à máquina-ferramenta e ferramenta.

·Aperto: Depois que a peça de trabalho é posicionada, a peça de trabalho é fixada para que a posição da peça de trabalho não mude durante o processamento.

A relação entre posicionamento e fixação: existem dois processos na instalação da peça de trabalho, primeiro posicionamento e depois fixação,

Método de aperto:

1. Use o método correto para prender:

1) Método:

a) Coloque a peça de trabalho diretamente na mesa da máquina ou nos acessórios da máquina-ferramenta, como mandril de quatro mandíbulas, torno de máquina, etc. De acordo com uma ou várias superfícies da peça de trabalho, use um estilete ou um indicador para alinhar a posição exata de a peça de trabalho antes de prosseguir.Braçadeira;

b) Primeiro, execute o processo de marcação da posição da superfície de processamento de acordo com os requisitos de processamento e, em seguida, alinhe de acordo com as marcas da linha marcada para realizar a fixação.

2) Características:

a) Este tipo de método de fixação é trabalhoso, de baixa eficiência produtiva e exige mão de obra de alto nível técnico;

b) A precisão do posicionamento é baixa porque muitas vezes é necessário adicionar o processo de riscagem, aumentando assim o custo de produção;

c) Necessita apenas de acessórios de máquinas-ferramenta e ferramentas com boa versatilidade, pelo que pode ser adequado para o processamento de várias superfícies de várias peças, especialmente adequado para produção de peças únicas e pequenos lotes.

2. Instale com braçadeiras:

1) A peça de trabalho é montada no dispositivo de fixação.Nenhum alinhamento é necessário e pode obter diretamente o método de fixação da posição de processamento precisa.

2) Características: Evita o desperdício de horas-pessoa devido a traçagem e posicionamento, evita a expansão da faixa de dispersão de erros de usinagem da peça processada e é conveniente para fixação.

1. As etapas de fixação da peça de trabalho pelo método de alinhamento:

1) Risque primeiro para marcar a posição do slot;

2) Coloque a peça de trabalho na mesa da fresadora CNC vertical e alinhe-a de acordo com as marcas de linha desenhadas.Após a conclusão do alinhamento, prenda a peça de trabalho com uma placa de pressão ou uma morsa.

3) Ajuste a posição da fresa em relação à peça de trabalho de acordo com a posição das marcas da linha da ranhura e, em seguida, inicie o processamento após o ajuste.

4) No processo de processamento, é necessário cortar um curso específico, medir o tamanho e, em seguida, ajustar a posição relativa da fresa de acordo com os resultados da medição até que os requisitos sejam atendidos.

5) Repita as etapas acima para cada peça processada.

Portanto, este método de fixação não é apenas trabalhoso e demorado, mas também possui uma extensa faixa de dispersão de erros de processamento para processar um lote de peças de trabalho.

2. Use braçadeiras para prender

A peça de trabalho pode ser colocada diretamente no gabarito sem riscar usando o método de fixação do gabarito.O lado A da peça de trabalho é apoiado nas duas placas de suporte 2;o lado B é apoiado nos dois pregos de suporte superiores dentados 3;A placa de pressão 8 prende a peça de trabalho para completar o processo de fixação da peça de trabalho.Quando a próxima peça de trabalho é processada, a posição do dispositivo de fixação na máquina-ferramenta não muda e a peça de trabalho pode ser carregada e descarregada apenas afrouxando a porca 9.

(3) Classificação dos acessórios

Pode ser classificado por faixa de aplicação, máquina-ferramenta usada e fonte de alimentação de fixação.

a) De acordo com os diferentes processos, as fixações podem ser divididas em fixações de máquinas-ferramenta, fixações de inspeção, fixações de montagem, fixações de soldagem, etc.;

b) De acordo com os diferentes tipos de máquinas-ferramenta, os dispositivos de fixação de máquinas-ferramenta podem ser divididos em dispositivos de torno, dispositivos de fresadora, dispositivos de perfuração, etc.;

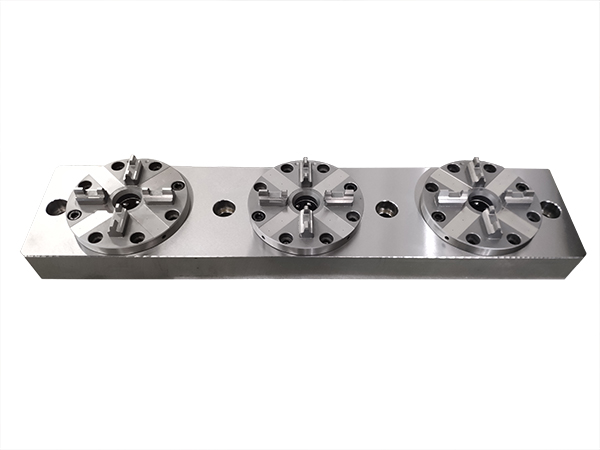

c) De acordo com as diferentes fontes de força de fixação utilizadas, pode ser dividida em pinças manuais, pinças pneumáticas, etc.;

d) De acordo com o escopo de uso, divide-se em luminárias gerais, luminárias, luminárias combinadas, luminárias ajustáveis ​​disponíveis e luminárias de grupo.

As definições e características de vários acessórios são mostradas na tabela abaixo.

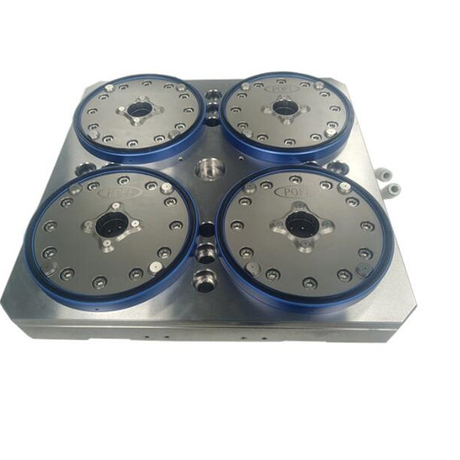

Fixação universal Forte versatilidade, amplamente utilizada na produção de pequenos lotes de peça única

A fixação é especialmente projetada para um determinado processo, com estrutura compacta, operação conveniente, alta eficiência de produção e fácil garantia de precisão de usinagem.É adequado para produção em lote e em massa de produtos moldados.

Dispositivo de fixação de combinação Um dispositivo de fixação montado a partir de um conjunto de componentes e montagens padrão pré-fabricados.

Os acessórios ajustáveis ​​universais não correspondem a um objeto de processamento específico e têm uma ampla gama de aplicações.Ao ajustar ou substituir adequadamente componentes individuais no dispositivo de fixação, pode-se usá-lo para processar várias peças de trabalho com formas, tamanhos e técnicas de processamento semelhantes.

A fixação de grupo é especialmente projetada para o processamento de um grupo de peças, com objetos de processamento aparente e forte pertinência.Pode ser adaptado a vários processos e formas e tamanhos de processamento por meio de ajuste.

e) Dispositivo móvel: O dispositivo móvel é um dispositivo utilizado em linhas de produção automáticas ou semi-automáticas.Embora seja adequado apenas para um determinado tipo de peça de trabalho, depois que a peça bruta é montada no dispositivo móvel, ela pode ser usada em várias posições desde o início da linha de produção até o final da linha de produção.Processamento de diversos processos.Dessa forma, a estrutura do travelling jig também possui versatilidade para ser aplicada em diversos processos.

(4) A composição e função do acessório

Composição: elemento de posicionamento, dispositivo de fixação, elemento de acoplamento, elemento de fixação ou guia de ferramenta, outros dispositivos, corpo de fixação.

Composição de acessórios

1) Elemento de posicionamento: usado para determinar a posição da peça no dispositivo de fixação.

2) Dispositivo de fixação: usado para prender a peça de trabalho.

3) Fixação da ferramenta, elemento guia: determine a posição da ferramenta em relação ao elemento de posicionamento da fixação.

4) Outros dispositivos: como elementos de indexação, etc.

5) Elementos de conexão e superfícies de conexão: usados ​​para determinar a posição do dispositivo de fixação no fuso ou na mesa da máquina-ferramenta.

6) Corpo da braçadeira: Conecte vários componentes e dispositivos na braçadeira em um todo orgânico.

Funções: (1) Garantir que vários requisitos de precisão de processamento sejam atendidos de forma estável e confiável;(2) Reduza as horas de processamento e melhore a produtividade do trabalho;(3) Reduzir custos de produção;(4) Reduzir a intensidade de trabalho dos trabalhadores;trabalhadores para processamento;(6) pode expandir o escopo da tecnologia de máquinas-ferramenta.

Garantia de precisão dimensional

1. O bloco de configuração de ferramenta 5 é instalado no dispositivo de fixação.O apalpador de ajuste de ferramenta 10 é inserido entre a face de trabalho do bloco de ajuste de ferramenta e a aresta de corte da fresa de topo para determinar a posição da fresa em relação ao dispositivo de fixação.Neste momento, a posição da mesa da fresadora é horizontal de acordo.Posicione e levante verticalmente a mesa para obter a posição correta da ferramenta em relação ao bloco de ajuste da ferramenta.

2. Uma vez que as duas superfícies de trabalho do bloco de corte e as respectivas superfícies de suporte da placa de suporte de posicionamento de fixação correspondente 2 e o pino de suporte superior dentado 3 foram garantidas e dimensionadas, as dimensões aeb da ranhura de fresagem são finalmente garantidas, como mostrado na figura a seguir.

3. Quanto à posição e tamanho do comprimento da ranhura, ajuste a posição do batente de deslocamento da alimentação longitudinal da mesa da fresadora de acordo com isso, de modo que a posição final da alimentação longitudinal da mesa da fresadora vertical garanta que a distância entre a fresa e o pino de suporte 4 seja igual a c.Uma vez que a peça de trabalho está em contato com a superfície de trabalho do prego de suporte 4 com sua face de extremidade, o comprimento e a posição da ranhura fresada finalmente atendem aos requisitos de tamanho.

Garantia de Precisão do Fixador

Ao processar um lote de peças de trabalho, desde que esteja dentro do limite de desgaste permitido do tamanho da ferramenta, não há necessidade de ajustar a posição da ferramenta, nenhum corte de teste é necessário e os requisitos de tamanho de processamento são diretamente garantidos.Este é o princípio de funcionamento de usar o método de ajuste para obter precisão dimensional ao fixar a peça de trabalho com um dispositivo de fixação.
